桥式三辊闸(KLTZ-102)

  • 产品规格要求
  • 性能/参数
  • 功能特点
  • 机芯结构及原理

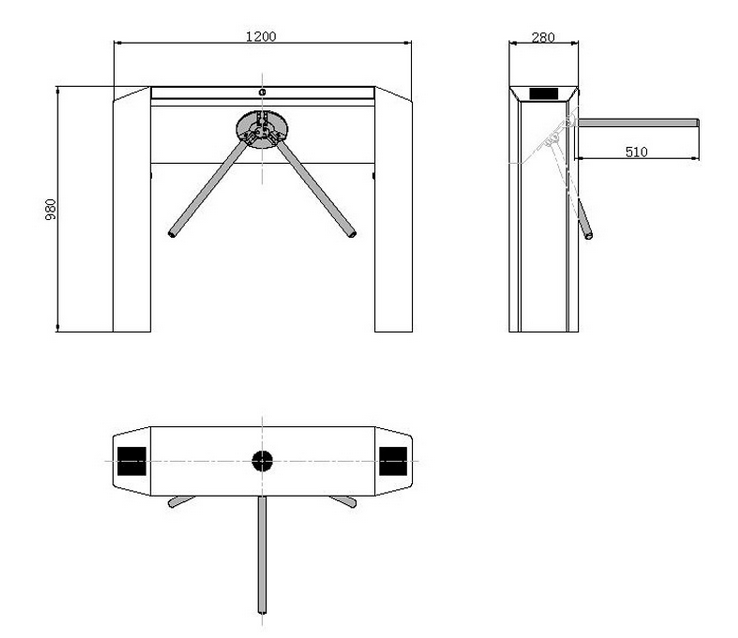

  • 规格尺寸图

技术规格

尺寸(毫米mm)与重量(千克kg)

尺寸:1200*280*980mm

重量:65KG

包装:以木架尺寸为准

主要材料

箱体:SUS304厚1.5mm原厂拉丝雪花砂不锈钢

机芯:45#钢+电镀彩锌

转盘:ADC12铝合金,表面喷砂

闸杆:SUS304或其他不锈钢

框架:SUS304不锈钢

通信方式及操作指示

TCP/IP-RG45接口或wife(可选)

顾客显示屏LED或LCD(可选)

方向指标灯

数据采集设备(用户选配)

可支持感应卡(ID/IC)/条码/指纹等采集设备

安装要求

单相3A,110VG至220V交流电源,接地

网络综合布线

请参考工程安装图和要求

应用范围

车站、码头、体育场馆、风景区、主题公园、智能大厦、政府机关单位、小区、厂区、健身馆等检票管理


机芯性能

电气及环境

传动模式:电磁铁传感器装置

安全摸式:断电自动落杆,通电手动抬杆

解锁方式:电磁铁

闸杆长度:500mm

转动方向:单/双向(出厂设置)

通道宽度:550-600mm

防止反转:全程防返转

设备噪音:≦52db;开关门≦55db

通行速度:常闭模式40人/分钟;常开模式60人/分钟

机芯寿命:500万次

电压:110V至 240 V交流电(宽电源输入电压)

频率:单相 50Hz 至 60Hz

工作电压:DC24V

电流:静态 300mA;动态3A(最大工作电流)

操作温度:-20 至 70°C

存放温度:-40 至 80°C

相对湿度:非凝固状态下 5% 至 95%

防水防尘:系统级IP41 / 电气部分IP65





1、采用专属技术,无损机械结构机电一体化智能机芯,模块化设计,机芯表面采用防锈防腐处理,

   经久耐用,行业首创;

2、闸机主板核心处理器采用工业级,启动速度快,抗高底温性能稳定;

3、具有自动复位功能,开闸有效时间(预设8秒)内未通行,闸机自动恢复到锁定状态(可接入取

   消本次通行功能,提高通行效率);

4、在检票过程中游客刷有效票/卡时,游客推动闸杆到45度后自动旋转,并具有防反转作弊功能;

5、检票控制器采用工业级ARM9,嵌入式wince系统,开放式开发平台,预留无限升级需求;

6、支持RS232、VGA、LVDS多种显示屏输出接口;

7、支持真人语音提示功能(可提示各种票类信息);

8、采用工业级开关电源,确保供电系统稳定可靠;

9、票务检票控制与闸机主控直线连接,没有延时要求;

10、检票控制板载5个USB接口,5个RS232串口;

11、独立的双核电源电路,保证系统的稳定运行;

12、10m/100m自适应网络接口,有效提高验票速度。

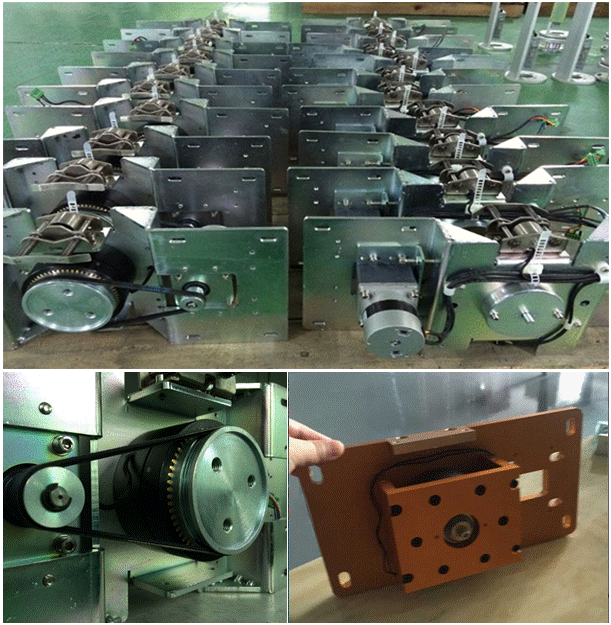

1、机芯主要由电磁离合器制动、编码器控制、电磁铁落杆、伺服电机皮带驱动;

2、当三辊闸驱动板(以下称驱动板)接收到开闸信号,电机驱动闸杆旋转5°,提示可通行,通行触

   碰后自动旋转120°定位,完成一次正常通行;

3、随着主轴的转动,持续给编码器位置信号,定位精准,明确行人已通过,完成动作;

4、非法闯入时,有编码器感应后,给电磁离合器信号,完成啮合,达到禁止通行的作用;

5、断电时,电磁铁对落杆装置机械传动,达到落杆效果, 形成无障碍通行。
