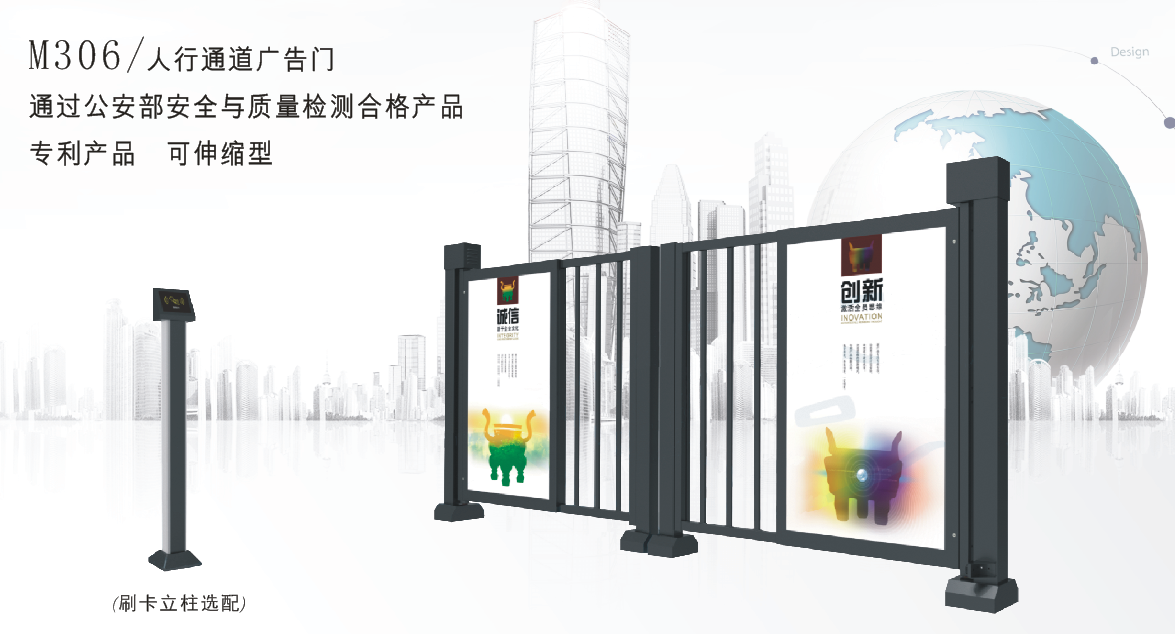

人行通道广告门/小摆门(KL-M306)

  • 特点及优势
  • 规格参数
  • 配套围栏规格参数
  • 限位调试说明
  • 产品展示

    人行通道广告门,是由传统的不锈钢或者铁艺栅栏门创新而来,其主要用于社区大门,社区内部人行通道等一切需要控制人员出入的场所。因市场发展的需要,人行通道广告门在满足传统铁艺门的所有功能之外,并作了进一步改进和创新,不仅解决了传统铁艺门缺陷不足,使人员通行更加便捷,在安全性上也有了更多的提升。因其在传统铁艺门上增加了广告灯箱,不仅可以提升社区出入口的高端形象,也为物业信息的发布,媒体广告的投放提供可更多的选择。

特点及优势:

1、根据开关门方式,可选择手动型(闭门器关门),自动型(驱动电机自动开门关门)。手动型与自动 ,不受门体的限制,如因现场使用需求,后期需要自动型改手动型,或者手动型改自动型,只需要更换相应的配件。

2、根据现场安装固定方向,主立柱可固定在道路左侧或者右侧,由于现场的限制,开关门的方向也会有同的选择。根据关门的方向,可分为顺时针关门型,逆时针关门型。不用考虑开关门方向,可现场随意调换方向,减少因前期现场勘测不明确,造成后期不必要的安装麻烦。

3、因人行通道宽度没有一个统一标准,就目前现场而言,就会需要有很多不同宽度尺寸的要求。人行通道广告门,采用伸缩型结构,门体总宽可在1.2米-1.9米范围内随意调节,对于需要大批量采购装的,可减少前期现场勘测工作时间,对现场安装尺寸要求也不会太严格,现场安装更加便利。

4、自动型,采用遥控/刷卡自动开门,延时自动关门。门禁刷卡读头可以外置安装于刷卡立柱上,可方便动车主,自行车主刷卡通行。

5、自动型开关门过程中,有遇阻自动弹开功能,可减少因为碰撞对人或者物损伤。

6、如果在现场安装过程中,因其他原因,需要更换传统栅栏门,可直接更换灯箱即可。

电源输入电压

220V-50/60HZ

开门速度可调

1-10S可调

自动门电源规格

24V-电流大于10.5A

延时关门可调

1-30S可调

手动门电源规格

12V-电流大于5A

LED灯带参数

12V,50W

电磁锁规格

12V-180KG

遥控距离

<30M

主板驱动电压

24V

门体净宽

900-1500mm

通电最小功率

5W

适用通道总宽

1200-1900mm

运行最大功率

85W

灯箱画面尺寸

780*1220mm

电机规格

24V,30W

画面打印尺寸

840*1330mm

使用环境温度

-30℃~+80℃

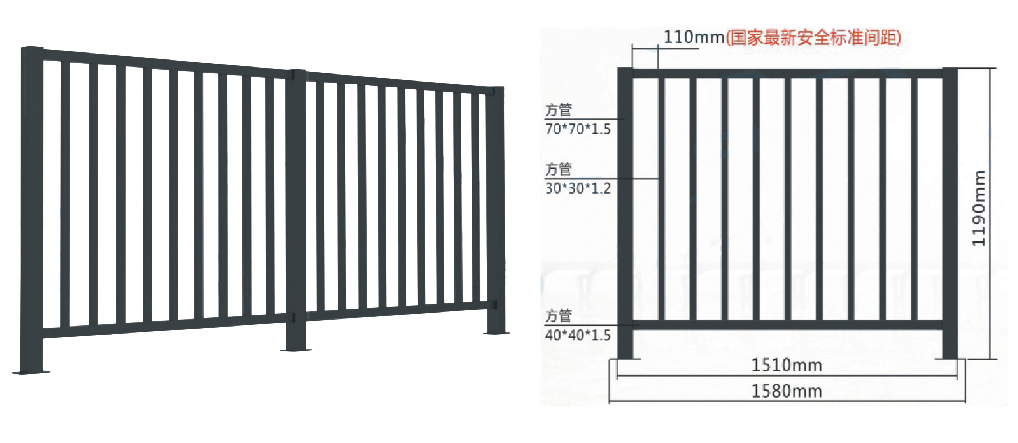

         组合式围栏,为周边配套选配产品。主要考虑在现场安装过程用,因通道过宽需要弥补过宽间隙而

使用;或者在人行道车道中间需要加装安全隔离带时而使用。围栏标准高度1.19米,标准宽度1.51米。

宽度方向上采取组合式安装,可以根据实际通道大小,来增加或减少竖杆构件,以达到现场安装的要

求。


1、固定门体,保证门体牢固不倾斜,特别注意,磁力锁扣合位置保持贴平;自动开门型,安装好驱动机

   芯;手动开门型,安装好闭门器;

2、接通24V电,根据关门方向,对应接其他的控制线;

3、限位的调试方法

第一步:将电机线断掉,用手将门拉到关门到位的位置,调节关门限位,根据关门的方向,调节对应限位

   指示灯亮;

第二步:再将门推到开门到位的位置,调节开门限位,调节对应限位指示灯亮;

第三步:接通电机线,通过遥控器或者主板按键,测试门自动开关的情况,如开关门到位不理想,微调限

   位磁铁即可;

第四步:检查关门到位时,磁力锁吸合情况。如果有理想,调节磁力锁铁块的高度或者平整度;

   说明:限位调节,是通过分别调节感应磁铁,去感应对应的霍尔元件,调节完毕后,要注意锁紧磁

   固定螺丝。

4、限位调节完毕后,可根据现场需要,调节“运行速度”“降速后力度”“延时关门”等旋钮,来调

   其他运行参数。
